Descrizione

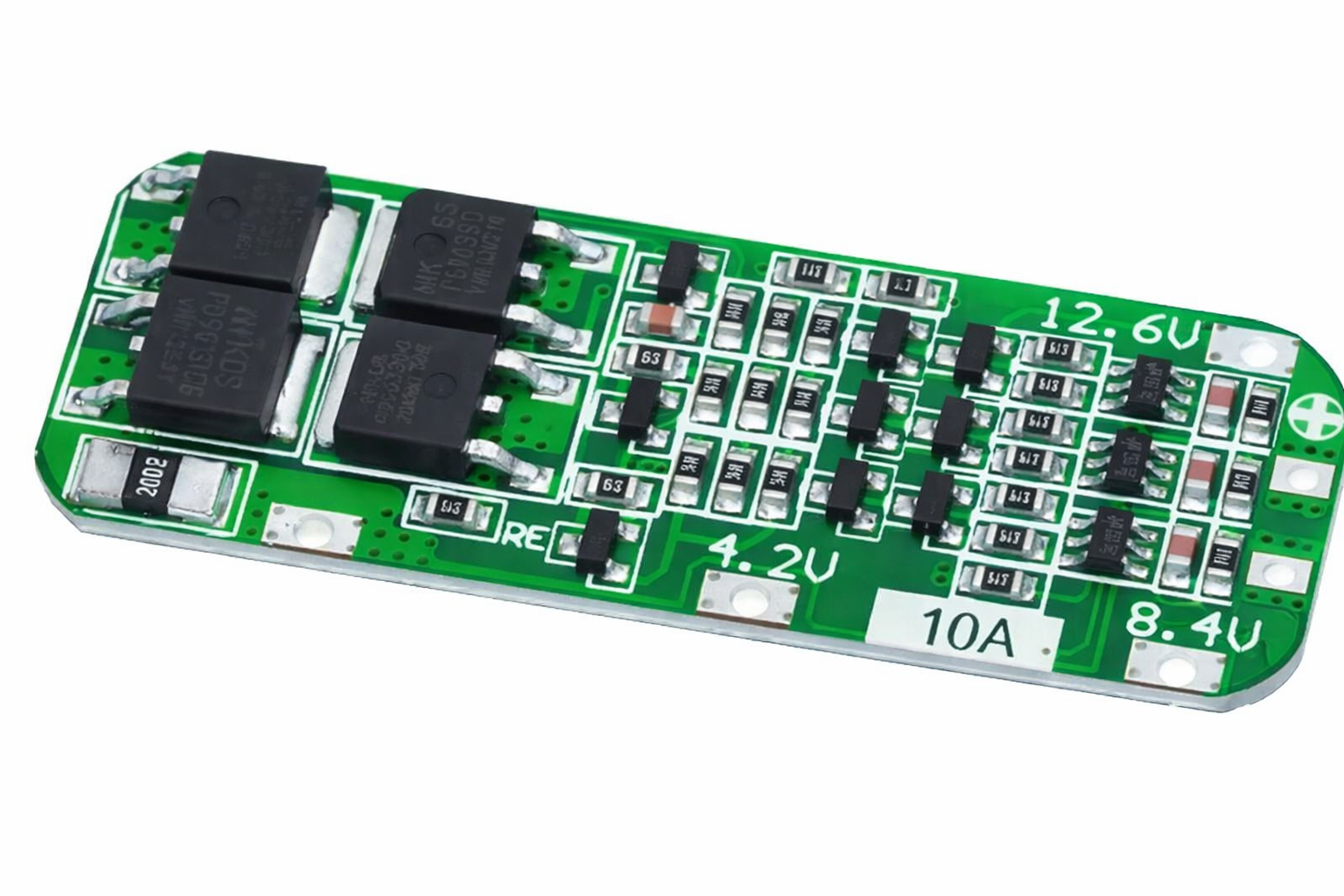

Scheda di Protezione BMS 3S 12,6V 10A per Batterie al Litio
Modulo BMS (Battery Management System) progettato per la protezione e la gestione di pacchi batterie al litio 3S (3 celle in serie), con tensione nominale 12,6V. Ideale per applicazioni ad alta corrente come utensili elettrici, trapani, progetti DIY e sistemi portatili.
Caratteristiche principali:
Configurazione batterie: 3 celle in serie (3S)
Tipo batterie supportate: celle al litio da 3,6V / 3,7V
(18650, 26650, 21700 batterie al litio polimeriche)
Tensione di carica: 12,6V – 13,0V
Corrente di scarica continua max: 10A
Corrente di carica continua max: 5A
Potenza di uscita continua: fino a 130W
Resistenza interna: circa 12 mΩ (tipica)
Consumo a riposo: ~18 µA (tipico)
Protezioni integrate:
Protezione da sovraccarica
Protezione da sovrascarica
Protezione da sovracorrente
Protezione da cortocircuito
Ripristino automatico delle protezioni
Valori di protezione (tipici):
Tensione sovraccarica: 4,25V per cella
Ripristino sovraccarica: 4,16V
Tensione sovrascarica: 2,5V per cella
Ripristino sovrascarica: 3,2V
Intervento sovracorrente (versione standard): ~20A
Ritardo protezione sovracorrente: ~100 ms
Applicazioni consigliate:
Trapani elettrici e utensili a batteria
Progetti fai-da-te (DIY)
Power pack al litio 12V
Sistemi portatili ad alta corrente:
Nota: per utensili elettrici è necessario utilizzare celle ad alta scarica
(15C–20C per 3 celle o 10C–15C per 6 celle).
Le comuni 18650 a bassa corrente non sono adatte all’avviamento di trapani.
Specifiche fisiche:
Dimensioni: 59 × 20 × 3,4 mm
Peso: circa 4,3 g
Temperatura di lavoro: da -40°C a +85°C
Avvertenze importanti:
Collegare i cavi il più corti possibile e con sezione adeguata.
Durante la prima saldatura non collegare alcun carico all’uscita.

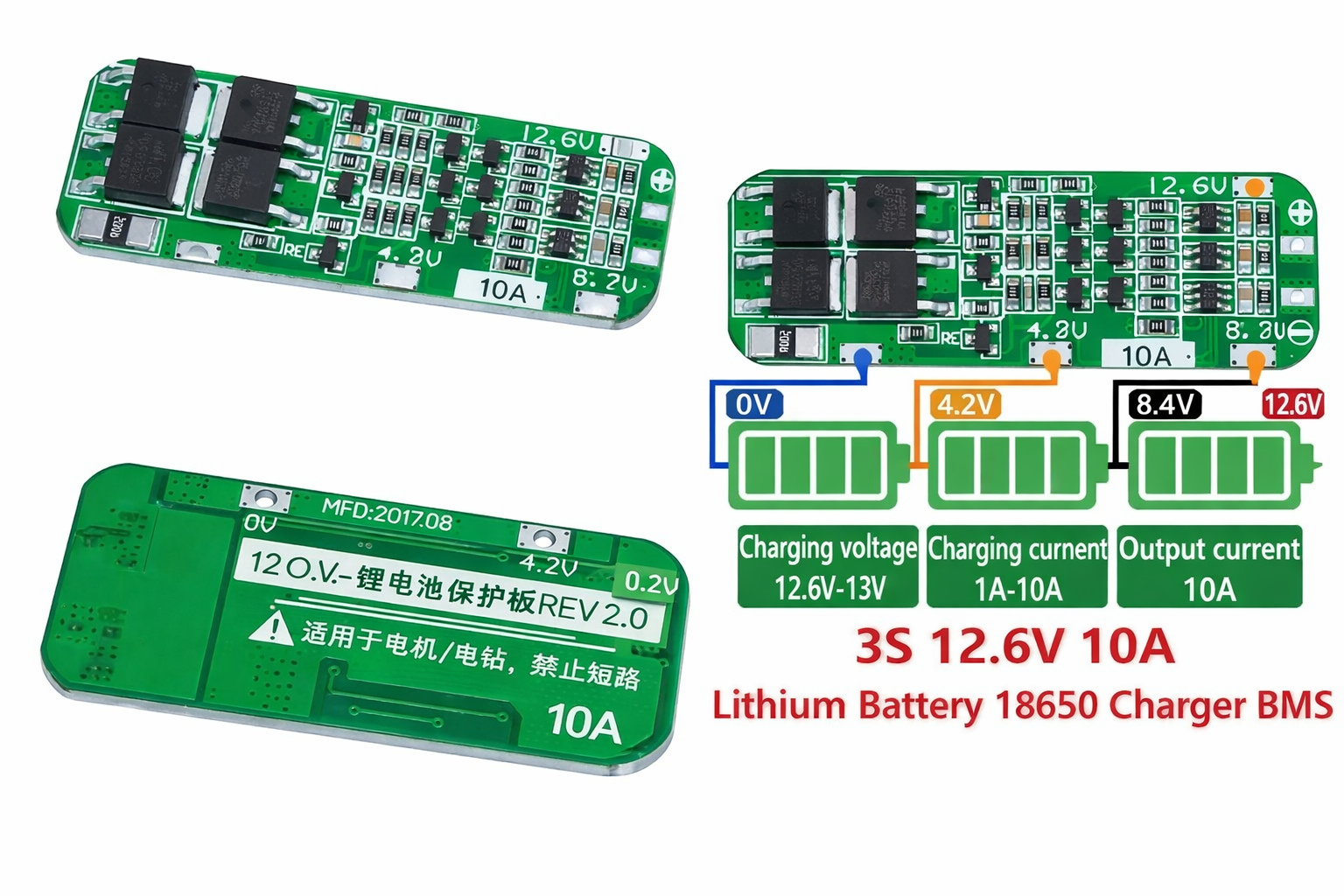

Rispettare rigorosamente lo schema di collegamento: 0V – 4,2V – 8,4V – 12,6V.
Prodotto consigliato solo a utenti con competenze di base in elettronica.

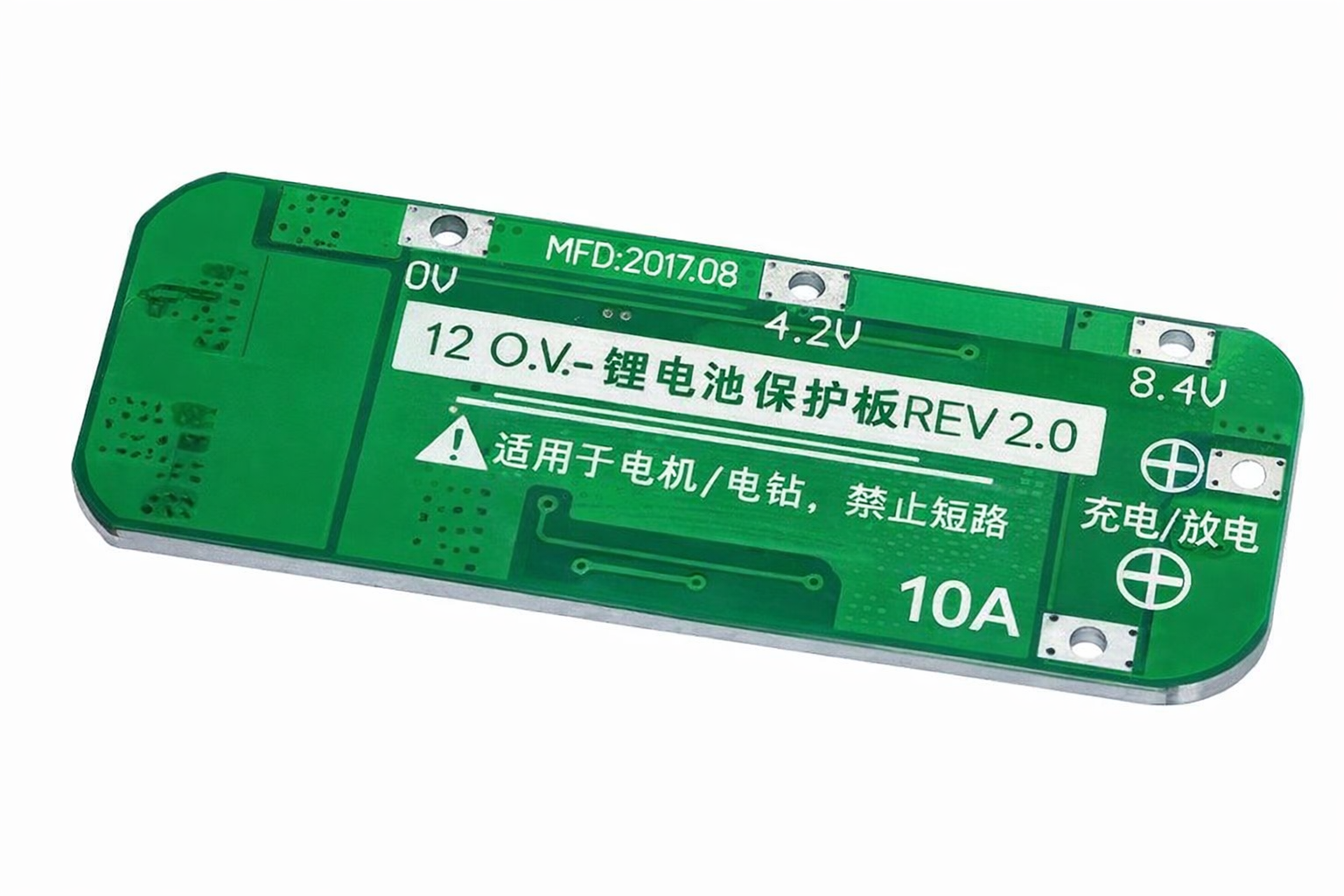

NB: l’immagine e il prodotto riportano la scritta 20A ma la reale quantità di carica continua è nell’ordine dei 10A
